變頻器維修破壞檢查法就是采取某種手段，取消內部保護措施，模擬故障條件破壞有問題的器件。令故障的器件或區域凸現出來。首先聲明這種方法要有十分的把握來控制事態的發展，也就是維修者心理要明了最嚴重的破壞程度是什么狀態，能否接受最嚴重的進一步損壞，并且有控制手段，避免更嚴重的破壞。
　　〖例 1〗修理變頻器當中，遇到一個開關電源故障的變頻器，他的保護回路動作，可以斷定變壓器輸出端有短路支路，可是靜態無法測量出故障點。我們利用破壞法來找到靜態無故障的器件。
　　首先斷開保護回路的反饋信號，令其失去保護功能，然后接通直流電源，要求利用調壓器從0v慢慢升高直流電壓，觀察相關器件。發現有煙冒出，立刻關掉電源，同時利用電阻短路直流濾波電容迅速放電。冒煙的是風扇電源的整流二極管，原來風扇已經短路性損壞了，而該風扇的控制開關信號一直為開狀態（器件短路造成高電平開狀態），只要開關電源輸出正常電壓，風扇就短路風扇電源，造成開關電源保護。而在靜態測量時,又測不到風扇的短路狀態。
　　變頻器維修敲擊檢查法
　　變頻器是由各種電路板和模塊用接插件組成，各個電路板都很多焊點，任何虛焊和接觸不良都會(huì )出現故障。用絕緣的橡膠棒敲擊有可疑的不良部位，如果變頻器的故障消失或再現則很可能問題就出在那里。

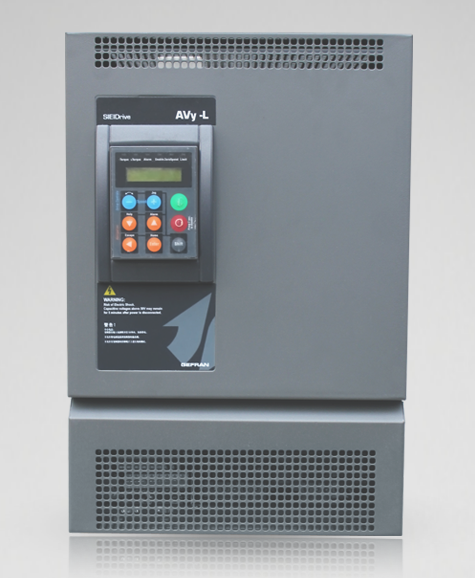

　　〖例 2〗某廠的西威變頻器正常運行了3年多，在沒有任何征兆的情況下忽然停機，而且沒有任何故障信息顯示，啟動后會(huì )時轉時停。仔細觀察，沒有發現任何異樣，靜態測量也沒發現問題。
　　上電后，敲擊變頻器的殼體，發現運行信號會(huì )隨著敲擊有變化。經檢查發現外部端子FR接線端螺釘松動，而且運行信號線端沒有壓接U型端子，直接連接在端子上，接線處壓到了導線的線皮，導致螺釘由于震動松動后，控制線導線與端子虛連。壓接U型端子，重新擰緊螺釘西威變頻器故障排除。
