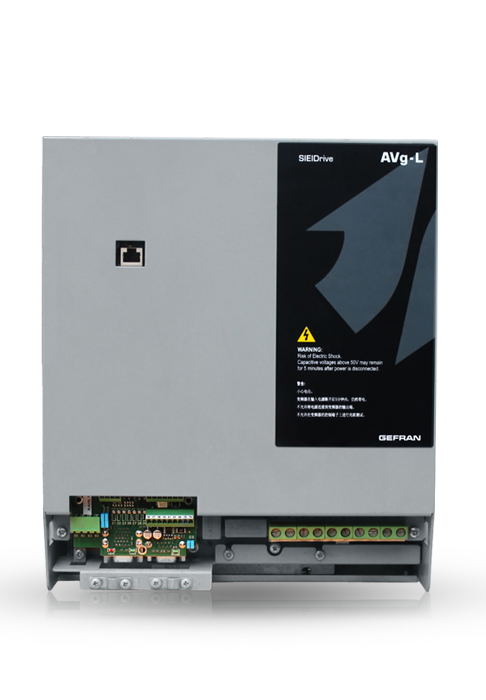

西威變頻器和電機的距離確定電纜和布線方法
作者：http://tachaoit.com/ 發布于：2022/09/22
I.變頻器和電機的距離應該盡量的短。這樣減小了電纜的對地電容，減少干擾的發射源。
II.控制電纜選用屏蔽電纜，動力電纜選用屏蔽電纜或者從西威變頻器到電機全部用穿線管屏蔽。
III.電機電纜應獨立于其它電纜走線，其最小距離為500mm。同時應避免電機電纜與其它電纜長距離平行走線，這樣才能減少變頻器輸出電壓快速變化而產生的電磁干擾。如果控制電纜和電源電纜交叉，應盡可能使它們按90度角交叉。與變頻器有關的模擬量信號線與主回路線分開走線，即使在控制柜中也要如此。
IV.與變頻器有關的模擬信號線最好選用屏蔽雙絞線，動力電纜選用屏蔽的三芯電纜（其規格要比普通電機的電纜大檔）或遵從變頻器的用戶手冊。
